塞打螺丝安装示例及注意事项

时间:2022-04-20

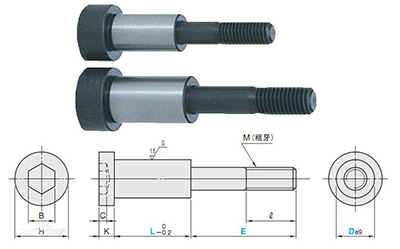

塞打螺丝也叫轴肩螺丝,止动螺丝、止动螺栓、制动螺栓等;塞打螺丝是和螺栓拉杆配合使用,主要是用于控制三板模中的定模座板,流道推板和定模模板之间的开模行程的模具配件。因为可设置到模具的分型面上,故能使模具设计小型化。该类产品硬度高、韧性好、耐磨性和耐热性极佳,适用于精密模具,可显著提高其使用寿命,特别是精密模具的热形变得到了有效的控制,适用于高温作业环境的模具。塞打螺丝构成属性材质:SCM435,硬度:33~38HRC。


塞打螺丝安装示例及注意事项

1.轴径为配套规格,可方便配套选用塞打螺丝和螺栓拉杆例如,使用D20的止动螺栓时,建议使用D20的螺栓拉杆;

2.塞打螺丝用于座板厚度时,螺栓头部设计为埋进座板2mm。

因此,沉头孔深度(W)和行程量(S)之间的关系为:〔W=S+塞打螺丝肩部厚度K+2〕 L=座板厚-(止动螺栓肩部厚度K+2);

3.使用流道推板厚度时,埋入螺栓拉杆中的塞打螺丝的螺纹长度ℓ设定为螺纹直径的1.5倍。

该状态下,塞打螺丝的螺纹部有8mm余量,可如安装图所示,在流道推板上加工安装弹簧的沉头孔。

E=(塞打螺丝直径M×1.5)+流道推板厚度
